软件简介

电工图文宝典是一款强大的电工软件，关于电工的所有问题，以及电工的相关的知识，这里都可以查阅，全面的学习以及终身可用。模拟考试，以及家庭电路，电器相关的问题，应有尽有。

电工图文宝典软件，您的专业电工学习软件，让你在手机上也能轻松学习电工知识，app内容覆盖电工、变频器，设备接线、代码说明、各种电工资料手册等全方面内容，官方承诺一次收费终生有效，用户可以随时登陆进行知识的回顾或全新的学习！

手机上就能轻松学习电工、变频器、PLC技术，高清实物接线，考试题库，变频说明书大全，故障代码大全等，一次收费，终生有效。

软件内容

1、工业电路、电气元件、家庭电路

2、变频器实物接线电路、PLC实物接线电路

3、PLC资料手册、变频器资料手册、伺服说明书大全

4、电工模拟考试题库：高压电工题、低压电工题

5、变频器故障代码查询、电工常用资料

6、工程师计算器：包括电缆截流面计算、电气元件计算、进制转换器、步进脉冲当量计算、伺服电子齿轮计算、伺服脉冲当量计算

软件亮点

电工基础、电工识图、高压电工、低压电工、维修电工、水电工、智能家居、物业电工...

电工蜕变电气工程师必备学习APP

电子技术、工业自动化、电气CAD、电气接线图...

专业技术名师指导，从入门到精通，实战项目分析，丰富学习体系

工控入门第一步，电工进阶PLC编程必备

软件内部知识盘点

点动控制

点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转;当松开按钮开关后，电动机失电停止运转。点动控制是电路中最基基础的控制电路，广泛应用在电路中。

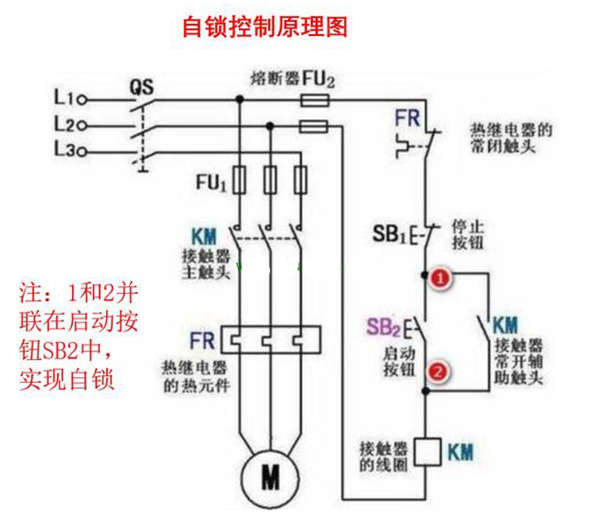

原理图

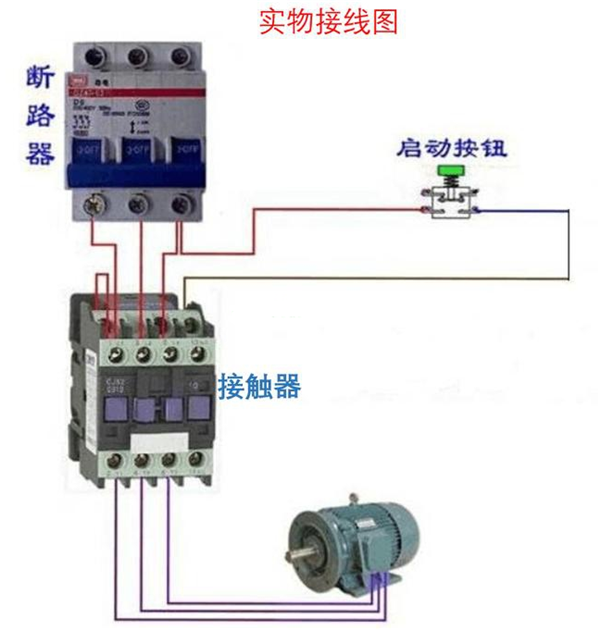

点动实物接线

工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行;当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

自锁控制

自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止;而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

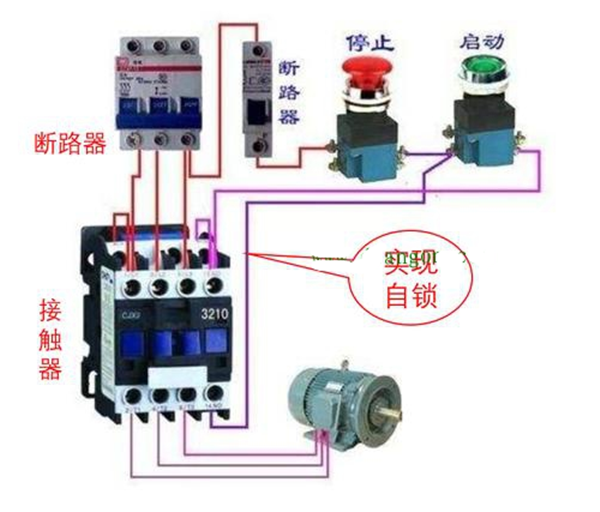

自锁实物接线图

工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。
